Temporary Conical Strainers

Product

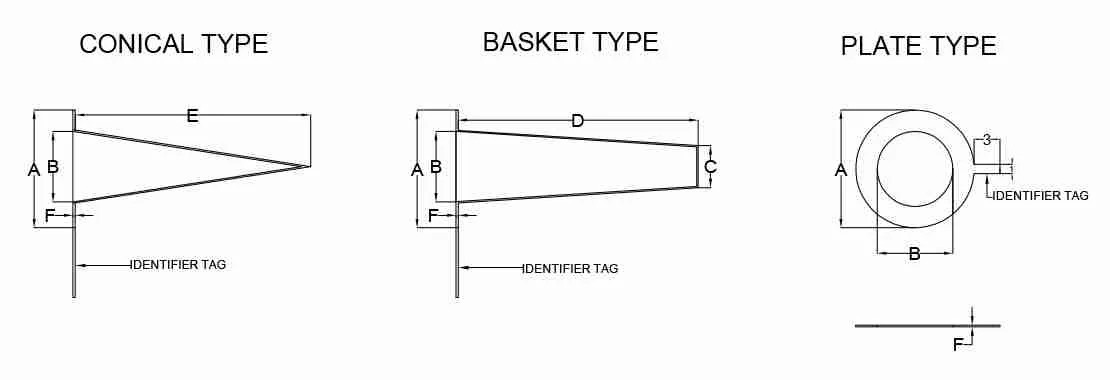

Size	A (O.D)				B	C	D (Basket Length)				E (Cone Length)
	150/300#	600#	900#	1500#			1	1.5	2	3	1	1.5	2	3
	mm	mm	mm	mm			mm	mm	mm	mm	mm	mm	mm	mm
20	54	64	67	67	16	8	19	29	38	57	29	43	57	86
25	64	70	76	76	19	10	29	43	57	86	41	64	84	127
40	83	92	95	95	32	16	38	57	76	114	56	86	114	171
50	102	108	140	140	44	22	51	76	102	152	76	114	152	232
65	121	127	162	162	57	29	56	86	114	171	81	127	170	257
80	133	146	165	171	70	35	70	108	145	216	102	159	216	324
100	171	191	203	206	95	40	89	135	183	279	130	200	270	432
125	194	238	244	251	117	59	114	171	232	356	165	257	356	533
150	219	263	286	279	137	68	140	216	289	432	207	330	432	660
200	276	318	356	349	187	94	178	272	301	559	259	406	559	838
250	337	397	432	432	230	119	219	356	457	686	330	508	686	1016
300	406	454	495	517	279	140	267	432	559	838	406	610	838	1245
350	441	483	517	575	311	156	292	457	610	914	432	686	914	1372
400	511	555	572	638	356	178	356	533	711	1067	508	787	1041	1575
450	540	603	635	702	400	200	406	610	813	1194	584	889	1194	1803
500	597	676	695	753	445	222	432	686	889	1346	635	991	1346	2007
600	708	784	835	899	540	270	533	813	1067	1626	762	1194	1600	2413

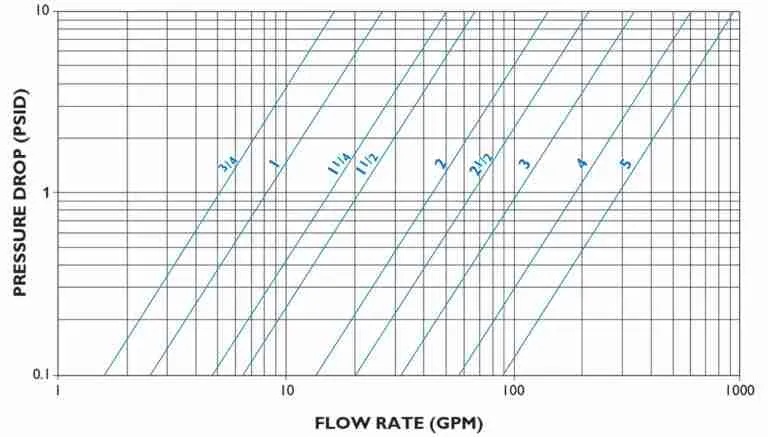

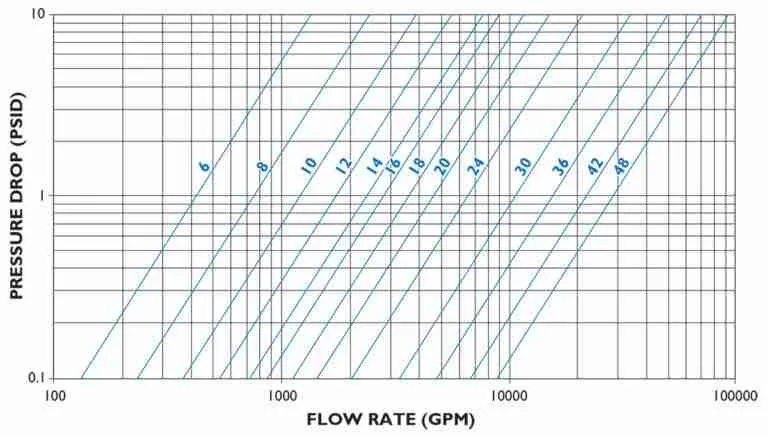

Note: Pressure drop curves are based on water flow with standard screens.
